湖北江南又推出新产品--泵浦消防车

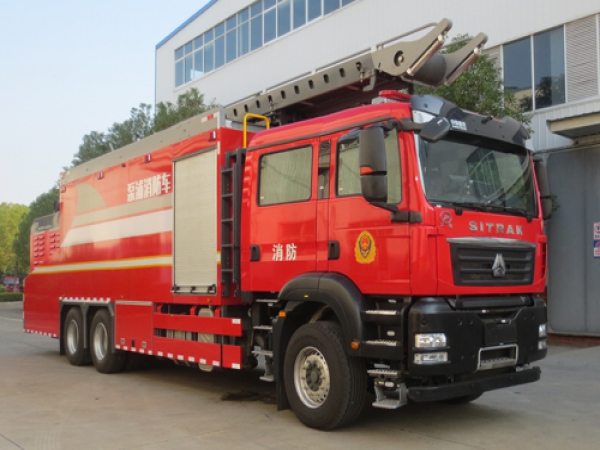

JDF5290TXFBP250/DX 型泵浦消防车，采用中国重汽集团商用车有限公司生产的 ZZ5356V524MF5 消防车专用底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘 员室为原装双排驾驶室，可乘坐 2+4 人,该车为厢式结构，车身前部为器材箱,中部为水带 厢，后部为 ATV 履带式自行式供水排水机器人。车载浮艇泵流量可达到 250L/S@0.2Mpa, 200L/S@0.4Mpa。该车可广泛应用于消防救援灭火远程供水；市政、公路应急排水；突击防 洪排涝，围堰抽水；抗旱抢险，农业灌溉；无固定泵站的抽排水等。特别适用于城市地下 车库排涝、高速公路隧道、涵洞、地铁、厂矿及其它低矮环境、不适宜人员进入的排水场 合，最大程度地保证了抢险救灾人员的生命安全。

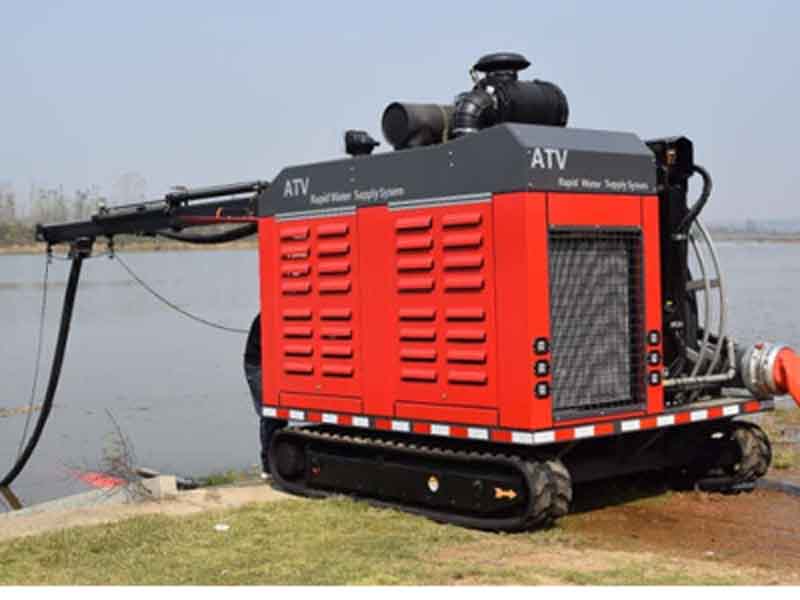

ATV 履带式自行式供水排水机器人

1．ATV 履带式自行走底盘

 底盘安装于模块厢底部，由左右履带式 ATV 行走装置组成。 行走系统可适应多种非道路取水条件行走，方便系统取水作业。 行直速度 0—3km/h 控制方式：无线遥控+有线控制+应急手动。

2．吸水系统

 吸水系统由发动机、传动系统、液压系统、自动胶管卷盘、浮泵等组成。

 1）发动机 品牌：康明斯，型号：L375 额定功率：375HP @ 2200rpm； 进气形式：涡轮增压&空空中冷

 2) 液压系统 系统组成：液压系统由柱塞泵、控制阀、液压油箱、进回油胶管卷盘、液压马达等组成。 动力传递：系统通过发动机驱动液压柱塞泵提供液压动力，在液压阀的控制下，通过液压胶 管供给液压马达驱动吸水泵。

3)浮泵

 水泵型式：单级单吸离心泵

 组 成：大流量消防泵、液压马达、浮箱、 滤网等

 重 量：≤100kg

 出口口径：250mm

 进水方向：底部进水（浮艇泵工作稳定更好）

 标准工况：流量：250L/s@0.2MPa， 200L/s@0.4MPa，配滤网。

 工作温度：-10℃ ～ +50℃

 泵体材质：泵体及叶轮均为铸造高强度轻合金

 滤 网：水泵进水口设有滤网，可有效防止吸入杂物

 表面处理：泵体及叶轮采用防腐工艺进行处理，具有耐海水腐蚀性能

 浮 箱：箱体材质为抗冲击高强度轻质材料，并采用先进的一次成型技术制作

 防 护：漂浮箱四周由高强度铝合金骨架包围，既方便搬运和推行，又起到良好 防护作用

 脚 轮：配有四个轻型脚轮，便于地面推行

 起吊装置：配有快速挂钩式起吊装置，方便起吊操作

 搬运装置：配有四个可折收式手柄，方便消防员搬运

 清理工具：随车配有滤网表面杂物清理专用工具，可在滤网堵塞后有效进行清理

 应 用：可漂浮在水面吸水、最大水平取水距离可达 30 米

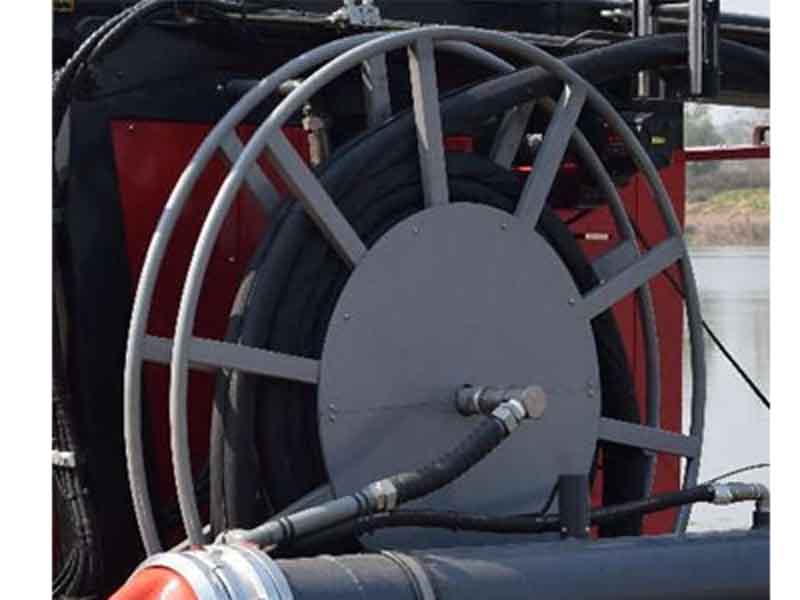

4） 自动液压胶管卷盘

液压胶管卷盘由卷盘主体(高硬度粉末喷涂）、30 米进回油胶管、回卷机构等组成。 液压胶管卷盘回收时可自动收卷。

5） 取水水带 系统配置 DN250 水带共 30 米（10 米 3 条）。 材质：双面聚胺酯一次成型。

6） 控制系统 全自动或手动控制及显示系统，可实时显示发动机转速等，当系统异常时可自动声光报警， 所有控制手柄、开关、指示灯都设有不锈钢腐蚀工艺的中文标识。

7）起重系统

起重系统为回转+伸缩臂+卷扬机结构，取水作业时，可以施放和回收浮泵，大大减轻人员操 作强度。 最大起重能力：2T.m； 最大起重高度：3m； 最大伸出距离：8m； 最大伸长距离时的起重能力：200kg。

8)控制系统

吸水模块可通过无线遥控器控制发动机的启停和调速，可适时调整供水流量和供水压力。 控制系统由模块进行控制，可实时显示发动机转速、系统电压，当油压低，水温高、电压低 时可自动声光报警。供水系统安装流量和压力传感器，可实时显示供水系统流量和压力。
